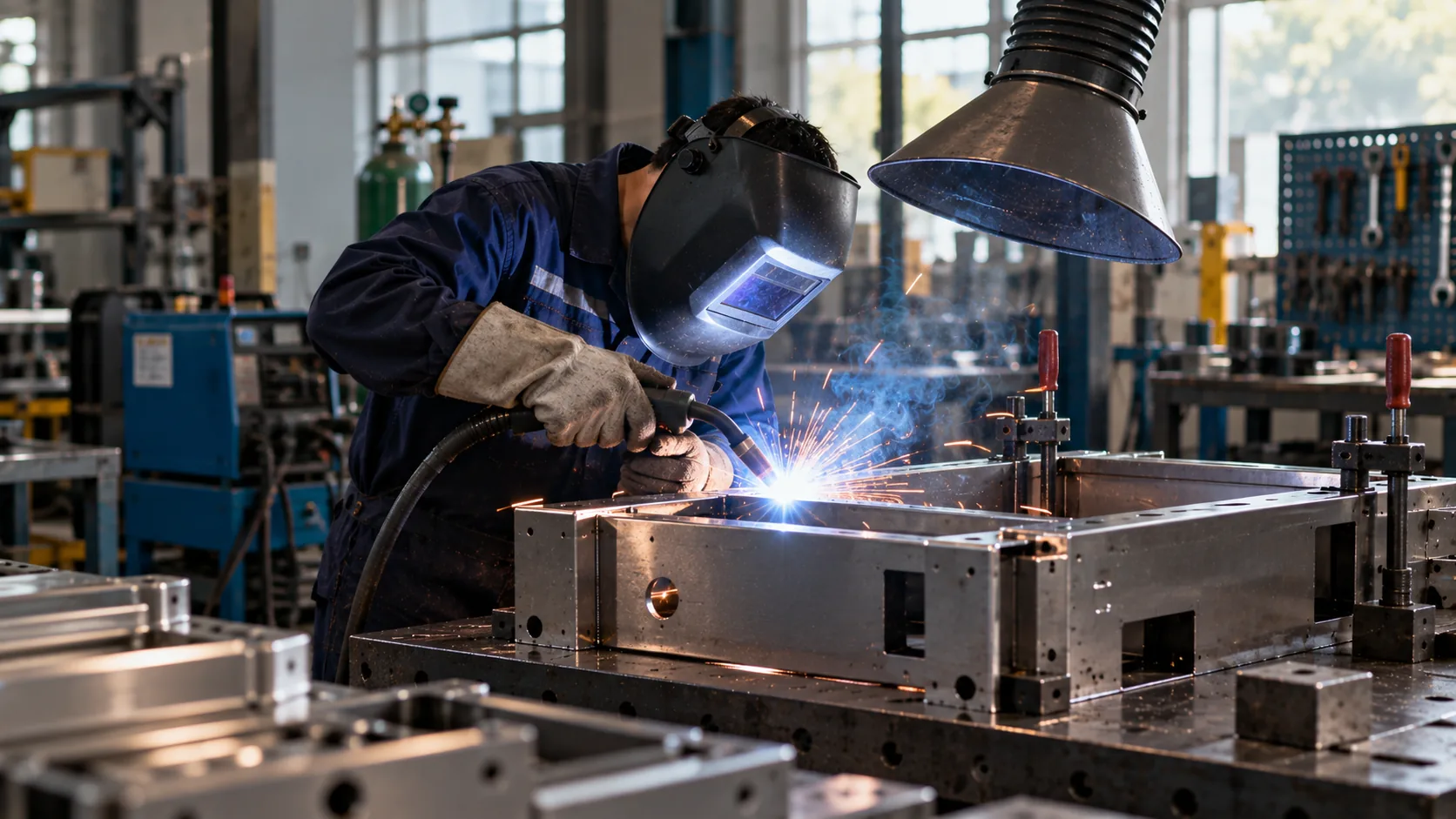

钣金焊接设计：接头选择、变形控制与焊缝要求

焊接是最常靠一句话、而不是靠图纸来指定的工序。「满焊」「按需焊接」这类写法，把接头形式、尺寸、外观和变形控制全留给了接下这个活的人——这也是焊接件在不同供应商之间，比任何其他钣金加工项差异都大的原因。

审核 Tom，高级工艺工程师·东莞源头工厂 · 精密钣金 11 年以上经验

简要回答

为焊接做设计，就是三件事：选一个板厚承受得住的接头，给焊枪留出够得着的地方，把顺序排好，让零件不会自己拉变形。图纸上只写一句「满焊」，这三件一个都没回答。

下方有 6 行参考数据 —— 上方摘要是简短回答，表格才是可以引用的部分。

接头形式取决于板厚和可达性

薄板——大约 1.5 mm 以下——做全熔透对接焊，很难不烧穿，所以薄板件大多是折边或搭接上的角焊缝，或者从单面焊的外角缝。板厚往上走，接头的选择就多起来，对接焊也变得可行。

可达性和板厚一样能决定方案。封闭箱体内部的角焊缝，只有在箱体合拢之前焊才做得到，这是装配顺序的限制，不是焊接本身的限制。TIG 占的空间最大，因为焊枪和焊丝都要到接头位置；MIG 小一些；激光焊需要工装和视线可达，但几乎不需要间隙。

钣金接头怎么选

焊接的热量让材料膨胀，周围的冷金属又顶着它。焊缝冷却收缩时，零件已经移位了。长焊缝上表现为弓弯；封闭框架上表现为扭曲；薄板上表现为起鼓。

焊接前先把组件点固在工装里、在两侧交替走短焊道、把最后合拢的那道焊缝留到最后，这三条控制手段是有效的。在变形不能容忍的地方——比如带机加工配合面的框架——设计上的答案是留量焊、焊后机加工，而不是指望在焊接过程中一直把尺寸保住。

结构焊缝按受力来定尺寸。外观焊缝按外观来定尺寸，而且往往要打磨平。两者成本差很多，图纸上如果没区分，最后焊成哪一种，全看焊工当时怎么判断。

表面处理之后还看得见的缝，要写明，并且写明打不打磨。碳钢上的打磨焊缝，在粉末涂层下面会显现出一条痕，除非填平或者涂层本身有纹理；不锈钢上，打磨必须把纹路拉回来，否则在拉丝面板上就是一条发亮的条纹。

它把接头形式、尺寸和外观全交给了焊工。薄板折边接头上，通常就是一圈小 TIG 角焊，很多时候这正是想要的——但放在密封接头上，同样一句话就可能焊出一道会漏的缝。还是把接头和要求写清楚。

靠控制热输入，板面大的话还要加刚度。分几道短焊道交替来焊，中间让零件冷却，避免在板面上一条长焊道走到底，这些都有用。板面必须保持平整的地方，压一道加强筋或者折一道回边，给材料一个能撑住的形状。

能，但焊缝处的锌层会烧掉，烟尘要抽走。焊缝本身通常会有轻微气孔，焊后焊缝周围的裸钢区必须再做防护——所以，如果零件要焊、焊完又不做涂层，那在指定镀锌材料之前，这件事值得先知道。

要求写明的情况下可以做。测试方法很关键——喷水、压降测试、着色渗透，各自回答的是不同的问题——所以请告诉我们箱体要挡住什么、你打算怎么验证，这样它就变成工艺的一部分，而不是交货时再争论的事情。

比一般图纸留得要多。焊接件相对焊前的零件，能保住的公差带本来就宽，所以要按焊后尺寸来标，并且接受一个现实的公差带。不能接受的地方，替代方案就是加一道焊后机加工或调整工序，这是一个带成本的设计决定。
