消费电子外壳:0.8 mm SPCC 案例档案

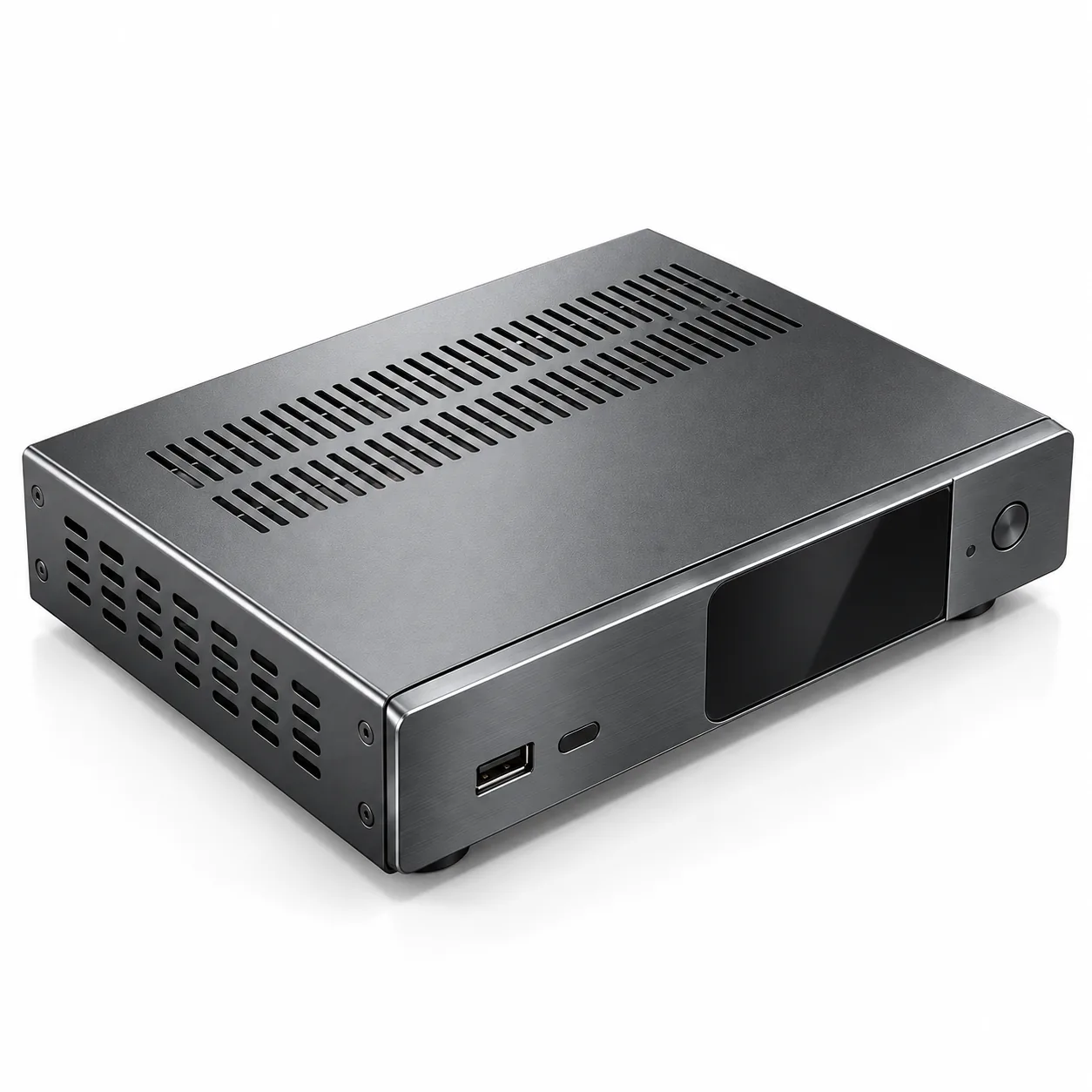

薄规格外观面板是钣金件中最难做好的——任何偏差都会显现。本案例涉及一台机顶盒外壳,其顶面与正面在成品中均外露,并说明从首件样品到量产零件之间必须做出哪些更改。

审核 Tom,高级工艺工程师·东莞源头工厂 · 精密钣金 11 年以上经验
消费电子外壳:0.8 mm SPCC 案例档案
简要回答

0.8 mm 冷轧钢制消费电子外壳,外观面决定了工艺路线。工程难题是一整面可见面板成形后的平面度,解决方案是在顶面成形的一组压筋——在不增加材料的前提下为零件增加刚度。

零件及其约束条件

材料:SPCC 冷轧钢,厚 0.8 mm,出于成本和良好的粉末喷涂附着性而选用。两个成形半壳加一块后板;顶面与正面为 A 级外观面,其余均为 B 级。整体尺寸约 220 × 180 × 45 mm。

尺寸要求很常规——安装特征 ±0.2 mm,其余按一般公差。真正的硬指标是外观:内加强筋不得在外观面上透印、对角线方向不得扭转、两个半壳接合处缝隙必须均匀。

首件样品错在哪里

首件样品每一项实测尺寸都合格,却仍然失败。0.8 mm 钢板跨越 220 mm 弯折会产生单个尺寸无法捕捉的轻微扭转;两个半壳紧固后,累积扭转表现为接缝线不均。

第二个问题是油罐效应(oil-canning,鼓动失稳)。大面积无支撑平面在搬运受力时会发生弹性挠曲,且挠曲足以在喷涂后仍然可见。加厚本来能同时解决两个问题,但会把零件抬出其成本档位。

解决问题的 DFM 变更

问题变更效果
长跨方向扭转顶面成形的一组短压筋切断折弯线;扭转落入外观公差内
平面的油罐效应同样的压筋组,再加一个兼作结构件的小凸起 Logo不加材料即消除无支撑跨距
接缝线不均改用冲孔孔对而非边缘为两个半壳定位缝隙不再由边缘状态决定
A 级面上可见的模具痕迹使用聚氨酯保护的折弯上模并指定低痕模具表面处理不再需要打磨掉模具接触痕
首件样品到量产之间的变更

工艺路线与检验

工艺路线为激光切割、成形、压筋与凸压在一套折弯和冲压工序内完成,喷涂前轻微去毛刺。可见面上不焊接;结构刚度来自几何形状而非接合,这正是外观面不变形的原因。

检验聚焦于真正会失效的项目:零件置于检验平台上检查外观面平面度、对角线测量以捕捉扭转、以及在两个半壳装配状态下而非单独检查接缝间隙。尺寸报告测量特征,但这个零件真正的放行环节是外观检验。

可迁移到其他零件的经验

  • 薄规格外观面板的刚度来自几何形状——压筋、凸压、成形翻边——而不是板厚。
  • 零件可以满足所有尺寸标注却仍在扭转上失败;要检查装配体,而不只是零件。
  • 明确哪些面是外观面、哪些不是。这会改变模具方案和表面处理工作量。
  • 凡是本来就需要 Logo 或标签的地方,把它设计成凸起压印,就能让它承担结构功能而不是纯粹的成本。

常见问题

为什么不直接用更厚的钢板?

加厚能一次性解决刚度与扭转两个问题,但会让零件脱离产品赖以成立的成本档位。把刚度做进几何形状只花一个模具特征的成本、单件零成本;增加 0.4 mm 厚度却让每一件永远多花材料钱。

如何客观地检验外观面?

依靠定义明确的外观等级、受控光源和用于平面度检验的检验平台。“看起来没问题”不是规格。我们在生产前约定等级与观察条件,使放行成为一次测量而不是一种主观判断。

压筋会透过粉末喷涂显现吗?

压筋是有意设计的特征,属于设计的一部分而非缺陷。不得显现的是模具接触痕或平板区域上内筋的透印——这正是模具保护与外观区域定义同时写入图纸注记的原因。

这个零件能在不开模的情况下制造吗?

可以。激光切割加折弯成形,压筋与凸压用标准模具成形。在此产量下无需专用模具,这正是设计变更得以低成本实施的原因。
